Прошивка ротационная под шестигранник KC-CT08-604 HSS

Общее описание

Сменная прошивка KC-CT08-604 из быстрорежущей стали HSS предназначена для изготовления точных шестигранных отверстий в крепёжных изделиях. Используется в ротационных головках серии KC-SX / CS / CX08 и работает по специальному принципу, обеспечивающему долгий срок службы и стабильное качество обработки.

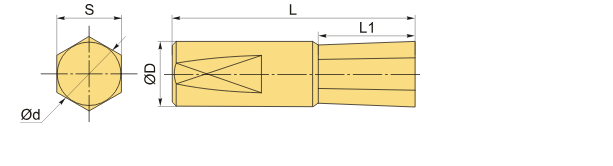

Технические характеристики

• Материал: быстрорежущая сталь (HSS)
• Допуск: 0.04–0.06 мм
• Размер отверстия: на 0.1–0.3 мм больше вписанной окружности прошиваемого шестигранника
• Глубина отверстия: на 40% больше предполагаемой глубины прошивки

Основные требования к обработке

• Обязательно соблюдать соосность отверстия и оси прошивки для достижения высокой точности.

Принцип работы

• Ось вращения сменной головки расположена под углом к оси ротационной головки.
• При контакте с вращающейся деталью, прошивная головка вращается синхронно.
• Угловое положение создает круговые колебания, которые, в сочетании с подачей по оси Z, формируют отверстия точного размера и формы.
• Вращаясь, прошивка режет сектором торца, а не всей поверхностью, что значительно снижает нагрузку и увеличивает ресурс инструмента.

Процесс установки

1. Установите осевой инструмент с подходящим хвостовиком в гнездо резцедержателя.
2. Зафиксируйте его по оси X с помощью лапы.
3. Поместите прошивку в резцедержатель.
4. Зафиксируйте по оси Z с помощью лапы.

Ограничения по применению

• Прошивные наконечники изготовлены из быстрорежущей стали и предназначены для обработки конструкционных и конструкционных легированных сталей с твердостью до 200 НВ.
• Не рекомендуется использовать для обработки нержавеющих или жаропрочных сталей.
