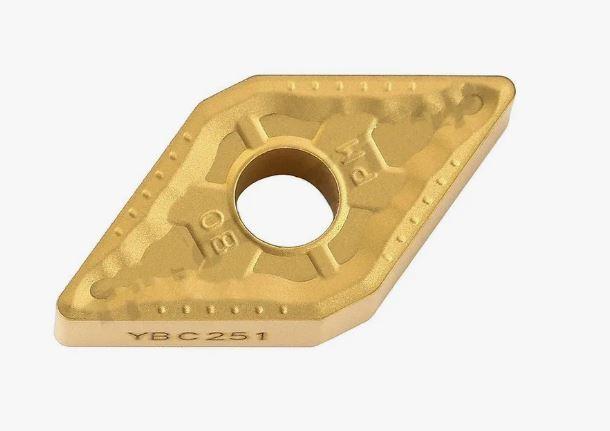

Пластина твердосплавная DNMG 110408-PM YBC251

Пластина твердосплавная DNMG 110408-PM YBC251

Виды твердосплавных пластин для обработки металла

Пластины делятся по предназначению и типу инструмента на токарные, для фрез и сверл. Токарные в свою очередь бывают для точения, резьбовые, отрезные и канавочные.

По материалу, из которого изготовлена пластина, инструмент бывает:

• Сплав на основе вольфрама и кобальта.
• Сплав из титана, вольфрама и кобальта.
• Сплав титана, тантала, вольфрама, кобальта.
• Сплав из карбида титана.

Обращайте также внимание на обозначения конкретных сплавов производителей.

На рынке продается инструмент с покрытиями PVD, CVD, MT-TiCN с Al₂O₃, PVD с Al₂O₃, TiAlN, TiAlN Nano и др. Стойкость к износу и высоким температурам у таких пластин лучше, стружка отходит легко, не налипает.

Различаются твердосплавные пластины по форме и размеру. Наиболее популярные формы вставок: квадрат, ромб, треугольник, параллелограмм, круг, пятигранник, восьмигранник.

Размер пластины – важный параметр для подбора режущего элемента для державки, сверла, фрезы.

Различают вставки также по величине заднего угла. Чем больше значение угла, тем более тонкая обработка заготовки получится. На выбор вида обработки – черновой съем, получистовая обработка или чистовой проход влияет много факторов – сплав пластины, ее геометрия, скорость резания, значение заднего угла и т.д. Всегда нужно придерживаться рекомендаций конкретного производителя инструмента.

Выпускаются пластины 5 классов точности. Здесь важны допуски при изготовлении детали или обработке заготовки.
