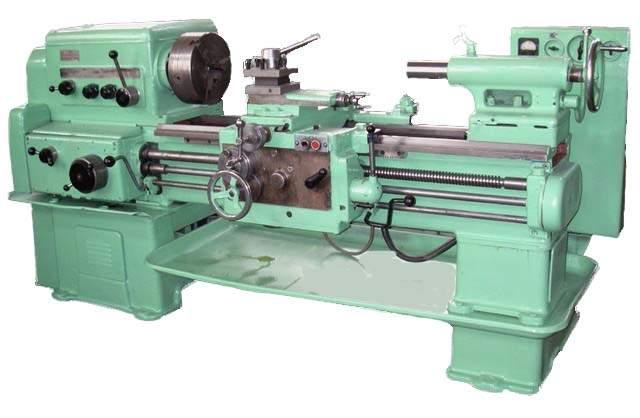

Запчасти к станку 1К62

Коробка передач 1К62-78-001

№

Название

Маркировка

1

Приклон

1К62-78-11

2

Сменная шестерня Z=97

1К62-78-31

3

Сменная шестерня Z=64

1К62-78-33

4

Сменная шестерня Z=40

1К62-78-34

5

Сменная шестерня Z=42

1К62-78-35

6

Сменная шестерня Z=50

1К62-78-36

7

Сменная шестерня Z=60

1К62-78-37

8

Сменная шестерня Z=72

1К62-78-38

9

Сменная шестерня Z=75

1К62-78-39

10

Сменная шестерня Z=96

1К62-78-40

11

Сменная шестерня Z=108

1К62-78-41

12

Сменная шестерня Z=70

1К62-78-42

13

Сменная шестерня Z=72

1К62-78-43

14

Сменная шестерня Z=90

1К62-78-44

15

Сменная шестерня Z=96

1К62-78-45

Суппорт 1К62.04.000

№

Название

Маркировка

1

Винт с гайкой суппорта

1К62-04-22/16

2

Клин суппорта

1К62-04-23

3

Суппорт (средняя часть)

1К62-04-12

4

Резцедержатель в сборе

1К62-04-21 СБ (O 90)

1К62-04-300 СБ (O 110)

5

Суппорт в сборе

1К62-04-001СБ

6

Муфта кулачковая

1К62-04-24

7

Верхняя часть суппорта

1К62-04-17

Фартук 1К62

№

Название

Маркировка

1

Гайка маточная

1К62-06-63

2

Вал — шестерня 9-ой оси

1К62-06-310

3

Вал 5-ой оси

1К62-06-118

4

Вал 7-й оси

1К62-06-113

5

Вал 11-й оси

1К62-06-112

6

Вал 12-й оси

1К62-06-179

7

Вал 13-й оси

1К62-06-110

8

Вал 14-й оси

1К62-06-115

9

Вал 16-й оси

1К62-06-116

10

Вал 17-й оси

1К62-06-117

11

Валик

1К62-06-232

12

Валик 10-й оси

1К62-06-103

13

Вилка 12-й оси

1К62-06-28

14

Вилка 14-й оси

1К62-06-29

15

Глазок

1К62-06-253

16

Кольцо делительное

1К62-06-315

17

Копир (барабан) 13 оси

1К62-06-82

18

Корпус рукоятки

1К62-06-83

19

Корпус рукоятки

1К62-06-81

20

Крышка фартука

1К62-06-250

21

Лимб фартука

22

Маслонасос в сборе

1К62-06-600Р

23

Маховик 8-й оси

1К62-06-254

24

Муфта (z-72; m-1,75)

1К62-06-106

25

Насос плунжерный фартука

1К62-06-25

26

Ось 4-ой оси

1К62-06-111

27

Рукоятка

1К62-06-207

28

Рычаг 17-й оси

1К62-06-85

29

Рычаг 17-й оси

1К62-06-33

30

Сектор 18-й оси

1К62-06-86

31

Фартук в сборе

1К62-06-000СБ

32

Шестерня 4-й оси

1К62-06-95

33

Шестерня 6-й оси

1К62-06-92

34

Шестерня 6-й оси

1К62-06-93

35

Шестерня 7-й оси

1К62-06-90

36

Шестерня 9-й оси

1К62-06-312

37

Шестерня 9-й оси

1К62-06-91

38

Шестерня 10-й оси

1К62-06-94

39

Шестерня 11-й оси

1К62-06-89

40

Шестерня червячная

1К62-06-35

41

Шестерня-муфта 2-ой оси

1К62-06-97

42

Шестерня-муфта 5-ой оси

1К62-06-96

43

Шестерня-муфта 8-ой оси

1К62-06-98

44

Шестерня-муфта 10-ой оси

1К62-06-99

Коробка подач 1К62

Название

Маркировка

1

Вал Нортона в сборе

1К62-07-340

2

Барабан

1К62-07-17

3

Вал 1-й оси

1К62-07-110
